Bridon®

Dyform 34LR

El Dyform 34LR es un cable compactado de baja rotación y alto rendimiento que combina diversos diseños de cable de múltiples torones para lograr una excelente resistencia a la rotación en operaciones de izaje de gran altura.

¿Buscas una cotización?

La mejor resistencia a la rotación de su clase.

Dyform 34LR ofrece las mejores propiedades de resistencia a la rotación de su clase, lo que garantiza elevaciones seguras. Esto se logra mediante un diseño de múltiples hilos con direcciones de colocación opuestas de los hilos internos y externos.

Mejoras de polímeros

Dyform 34LR PI®

Impregnación de plástico

Reduzca la fatiga por flexión y mejore la vida útil del núcleo con tecnología de inyección de plástico.

Más información

Aplicaciones

Cables de elevación principales
Cables de elevación auxiliares
Cuerdas para botes salvavidas
Líneas de cabrestante

Ventajas

Excelente resistencia a la rotación.
Altamente eficiente debido a su flexibilidad.
Adecuado para uno y también múltiples reenvíos.
Adecuado para izajes de carga no guiada por una línea de cabo

Descargas

Características

Compaction Dyform

Core IWRC, PI

Steel Grades 1470, 1570, 1670, 1770, 1960, 2060, 2160 or 2260

Lay Type Langs lay or Regular lay

Lay Direction RH, LH

Finish Bright or Galvanised

Especificación de Bridon Dyform® 34LR/PI

^{Nota: para obtener información más detallada, descargue el folleto anterior..}

Tables

Diameter Nominal length
mass Minimum Breaking Force
EIP/1960 Minimum Breaking Force
EEIP/2160
mm inch kg/m lb/ft kN Tons
(short) Tonnes
(metric) kN Tons
(short) Tonnes
(metric)
3/8 0.454 0.305 82 9.2 8.36 86 9.7 8.77
10.0 0.500 0.336 90.8 10.2 9.25 95.3 10.7 9.71
11.0 0.610 0.410 109 12.3 11.1 115 12.9 11.7
7/16 0.610 0.410 111 12.5 11.3 117 13.2 11.9
12.0 0.720 0.484 130 14.6 13.2 137 15.4 13.9
1/2 0.808 0.543 146 16.4 14.8 153 17.2 15.6
13.0 0.850 0.571 153 17.2 15.6 161 18.1 16.4
14.0 0.980 0.659 179 20.1 18.2 191 21.5 19.5
9/16 1.02 0.687 185 20.8 18.8 201 22.6 20.5
15.0 1.13 0.759 204 22.9 20.8 214 24.1 21.8
5/8 1.28 0.860 232 26.1 23.6 251 28.2 25.6
16.0 1.28 0.860 232 26.1 23.6 251 28.2 25.6
17.0 1.45 0.974 262 29.4 26.7 275 30.9 28
18.0 1.62 1.09 298 33.5 30.4 319 35.9 32.5
19.0 1.81 1.22 331 37.2 33.7 356 40.0 36.3
3/4 1.81 1.22 331 37.2 33.7 356 40.0 36.3
20.0 2.00 1.34 370 41.6 37.7 397 44.6 40.5
21.0 2.21 1.49 400 45.0 40.7 420 47.2 42.8
22.0 2.42 1.63 442 49.7 45.1 482 54.2 49.1
7/8 2.42 1.63 448 50.4 45.7 487 54.7 49.6
23.0 2.65 1.78 480 54.0 48.9 504 56.7 51.3
24.0 2.88 1.94 528 59.3 53.8 569 64.0 58.0
25.0 3.13 2.10 568 63.8 57.9 595 66.9 60.6
1 3.23 2.17 586 65.9 59.7 623 70.0 63.5
26.0 3.38 2.27 618 69.5 63.0 660 74.2 67.3
27.0 3.65 2.45 662 74.4 67.5 694 78.0 70.7
28.0 3.92 2.63 712 80.0 72.6 758 85.2 77.3
1 1/8 4.09 2.75 743 83.5 75.7 779 87.6 79.4
29.0 4.21 2.83 764 85.9 77.9 801 90.0 81.6
30.0 4.50 3.02 823 92.5 83.9 857 96.3 87.3
1 1/4 5.12 3.44 919 103.3 93.7 1008 113.3 102.8
32.0 5.12 3.44 919 103.3 93.7 1008 113.3 102.8
34.0 5.87 3.94 1050 118.0 107 1151 129.4 117.3
1 3/8 6.18 4.15 1100 123.6 112 1214 136.5 123.8
35.0 6.22 4.18 1110 124.8 113 1214 136.5 123.8
36.0 6.58 4.42 1170 131.5 119 1287 144.7 131.2
38.0 7.33 4.93 1310 147.2 133 1444 162.3 147.2
1 1/2 7.36 4.95 1310 147.2 133 1444 162.3 147.2
40.0 8.12 5.46 1450 163.0 147 1590 178.7 162.1
1 5/8 8.66 5.82 1550 174.2 158 1695 190.5 172.8
42.0 8.95 6.01 1600 179.8 163 1758 197.6 179.2
44.0 9.83 6.61 1750 196.7 178 1925 216.4 196.2
46.0 10.7 7.19 1920 215.8 195
1 7/8 11.5 7.73 2050 230.4 209
48.0 11.7 7.86 2090 234.9 213
50.0 12.7 8.53 2270 255.2 231
50.8 2 13.1 8.80 2340 263.0 238

Diameter	Nominal length mass	Minimum Breaking Force EIP/1960	Minimum Breaking Force EEIP/2160
mm	inch	kg/m	lb/ft	kN	Tons (short)	Tonnes (metric)	kN	Tons (short)	Tonnes (metric)
	3/8	0.454	0.305	82	9.2	8.36	86	9.7	8.77
10.0		0.500	0.336	90.8	10.2	9.25	95.3	10.7	9.71
11.0		0.610	0.410	109	12.3	11.1	115	12.9	11.7
	7/16	0.610	0.410	111	12.5	11.3	117	13.2	11.9
12.0		0.720	0.484	130	14.6	13.2	137	15.4	13.9
	1/2	0.808	0.543	146	16.4	14.8	153	17.2	15.6
13.0		0.850	0.571	153	17.2	15.6	161	18.1	16.4
14.0		0.980	0.659	179	20.1	18.2	191	21.5	19.5
	9/16	1.02	0.687	185	20.8	18.8	201	22.6	20.5
15.0		1.13	0.759	204	22.9	20.8	214	24.1	21.8
	5/8	1.28	0.860	232	26.1	23.6	251	28.2	25.6
16.0		1.28	0.860	232	26.1	23.6	251	28.2	25.6
17.0		1.45	0.974	262	29.4	26.7	275	30.9	28
18.0		1.62	1.09	298	33.5	30.4	319	35.9	32.5
19.0		1.81	1.22	331	37.2	33.7	356	40.0	36.3
	3/4	1.81	1.22	331	37.2	33.7	356	40.0	36.3
20.0		2.00	1.34	370	41.6	37.7	397	44.6	40.5
21.0		2.21	1.49	400	45.0	40.7	420	47.2	42.8
22.0		2.42	1.63	442	49.7	45.1	482	54.2	49.1
	7/8	2.42	1.63	448	50.4	45.7	487	54.7	49.6
23.0		2.65	1.78	480	54.0	48.9	504	56.7	51.3
24.0		2.88	1.94	528	59.3	53.8	569	64.0	58.0
25.0		3.13	2.10	568	63.8	57.9	595	66.9	60.6
	1	3.23	2.17	586	65.9	59.7	623	70.0	63.5
26.0		3.38	2.27	618	69.5	63.0	660	74.2	67.3
27.0		3.65	2.45	662	74.4	67.5	694	78.0	70.7
28.0		3.92	2.63	712	80.0	72.6	758	85.2	77.3
	1 1/8	4.09	2.75	743	83.5	75.7	779	87.6	79.4
29.0		4.21	2.83	764	85.9	77.9	801	90.0	81.6
30.0		4.50	3.02	823	92.5	83.9	857	96.3	87.3
	1 1/4	5.12	3.44	919	103.3	93.7	1008	113.3	102.8
32.0		5.12	3.44	919	103.3	93.7	1008	113.3	102.8
34.0		5.87	3.94	1050	118.0	107	1151	129.4	117.3
	1 3/8	6.18	4.15	1100	123.6	112	1214	136.5	123.8
35.0		6.22	4.18	1110	124.8	113	1214	136.5	123.8
36.0		6.58	4.42	1170	131.5	119	1287	144.7	131.2
38.0		7.33	4.93	1310	147.2	133	1444	162.3	147.2
	1 1/2	7.36	4.95	1310	147.2	133	1444	162.3	147.2
40.0		8.12	5.46	1450	163.0	147	1590	178.7	162.1
	1 5/8	8.66	5.82	1550	174.2	158	1695	190.5	172.8
42.0		8.95	6.01	1600	179.8	163	1758	197.6	179.2
44.0		9.83	6.61	1750	196.7	178	1925	216.4	196.2
46.0		10.7	7.19	1920	215.8	195
	1 7/8	11.5	7.73	2050	230.4	209
48.0		11.7	7.86	2090	234.9	213
50.0		12.7	8.53	2270	255.2	231
50.8	2	13.1	8.80	2340	263.0	238

Esta tabla es solo para fines orientativos y no ofrece garantías (expresas o implícitas) sobre su precisión. Los productos descritos pueden estar sujetos a cambios sin previo aviso y no se debe confiar en ellos sin el asesoramiento adicional de Bekaert.

Bridon Dyform® 36LR PI +

Dyform® 36LR Pi + es una cuerda multicapa compactada de alto rendimiento que incorpora un plástico extruido diseñado que se extiende entre los 18 cordones externos y el núcleo de la cuerda.

Bridon Dyform® 34LR

Bridon Dyform® 34LR MAX

El Dyform® 34 LR MAX es un cable compactado de baja rotación y alto rendimiento que combina diversos diseños de cables multitorón para lograr una excelente resistencia a la rotación en operaciones de gran elevación.

Bridon Tiger Dyform® 34LR MAX

Bridon Tiger Dyform® 34LR MAX compactado con rodillos que ofrece la máxima resistencia con excelentes propiedades de bobinado en tambores multicapa.

Bridon Tiger Dyform® 34LR / 34LR PI

El Bridon Tiger Dyform® 34LR ofrece alta resistencia, excelente capacidad de enrollado en tambores multicapa y la máxima flexibilidad. Con una intrusión PI en el núcleo, la cuerda alcanza una excelente estabilidad de diámetro cuando la alta presión del hilo se convierte en un problema.

Bridon Tiger Dyform® 24LS / 24LS PI

El Bridon Tiger Dyform® 24 LS es el cable de elevación resistente a la rotación más robusto con un rendimiento superior en polipastos de fricción con una alta resistencia a la rotura. Los cordones deformados proporcionan un contacto en el revestimiento y las poleas. Con una intrusión PI del núcleo, el cable alcanza una excelente estabilidad del diámetro cuando la alta presión de la rosca se convierte en un problema.

Bridon Tiger Dyform® 18M / 18M PI

Cuerda de bobinado Blair Dyform® 18M de Bridon Tiger con una construcción de dos capas sobre una capa WSC. Esta cuerda resistente a la rotación se puede impregnar con plástico (PI) para una mejor resistencia a la corrosión. Los cordones deformados brindan un mejor contacto con el revestimiento y las poleas.

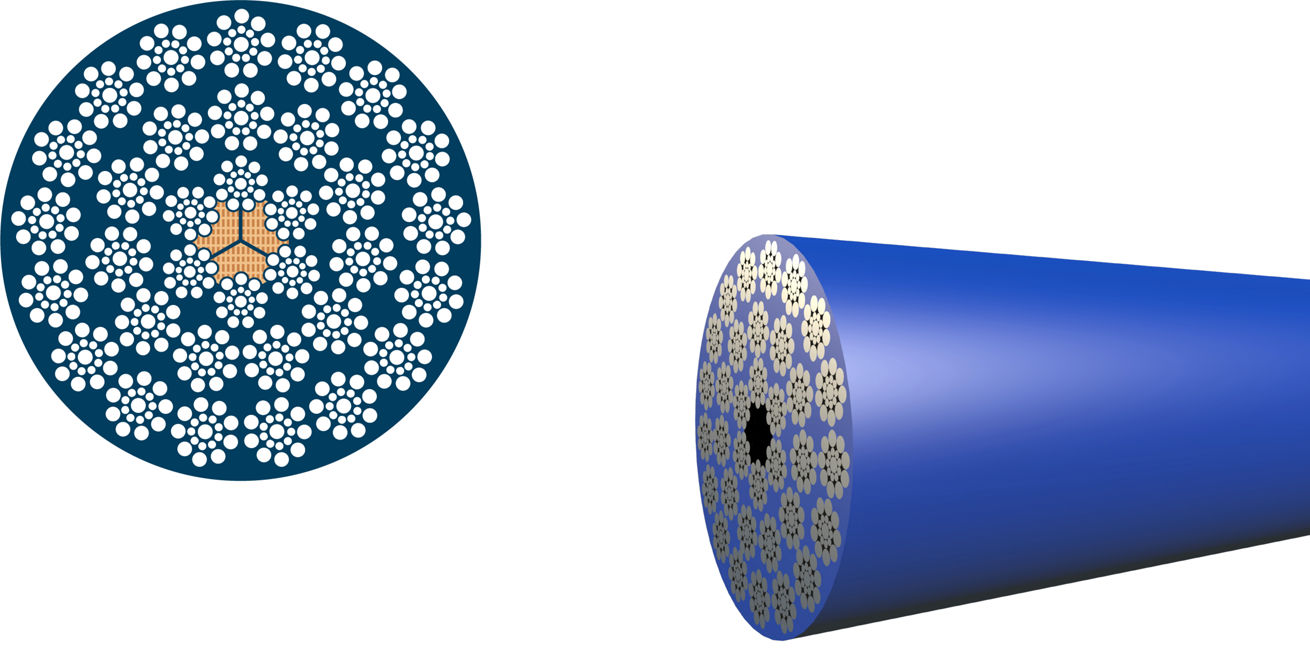

Bridon Tiger® 34M SPI

La construcción Bridon Tiger® 34M SPI es una cuerda resistente a la rotación con una construcción de 3 capas con núcleo de fibra sintética. La cuerda es flexible y proporciona un manejo e instalación sencillos. Bridon Tiger® 34M SPI se puede utilizar como cuerda de elevación o de equilibrio. Cuando se utiliza como cuerda de equilibrio, la cuerda se puede enfundar e impregnar con plástico.
